Flachdachentwässerung

Zur konkreten Planung müssen verschiedene Normen beachtet werden, die alle Bestimmungen und auch Berechnungsregeln beinhalten:

DIN 1986: Entwässerungsanlagen für Gebäude und Grundstücke

• DIN 1986-3:2004-11 Teil 3: Regeln für Betrieb und Wartung

• DIN 1986-30:2012-02 Teil 30: Instandhaltung

• DIN 1986-100:2016-11 Teil 100: Bestimmungen in Verbindung mit DIN EN 752 und DIN EN 12056

DIN EN 1253 Abläufe für Gebäude - Teile 1 bis 4

DIN EN 12056: Schwerkraftentwässerungsanlagen innerhalb von Gebäuden

• DIN EN 12056-1:2001-01 Teil 1: Allgemeine und Ausführungsanforderungen

• DIN EN 12056-3:2001-01 Teil 3: Dachentwässerung, Planung und Bemessung

ZVSHK-Fachinformation: Bemessung von vorgehängten und innen liegenden Rinnen

ZVDH-Merkblatt zur Bemessung von Entwässerungen

Mit dem ermittelten Regenwasserabfluss kann die Dimensionierung der Entwässerungsanlage vorgenommen werden. Dabei werden grundsätzlich folgende Möglichkeiten unterschieden:

Freispiegelentwässerung

Bei der Freispiegelentwässerung wird in der Regel jeder Dachablauf (Gully) an einen eigenen Fallstrang (Fallrohr) angeschlossen, der wiederum an die Grundleitung angeschlossen wird. Die Grundleitung ist mit Gefälle zu verlegen.

Druckströmung

Bei der Druckströmung werden mehrere Dachabläufe (Gullys) an eine gefällelose Sammelleitung angeschlossen, unter Berücksichtigung einer Anlaufhöhe unterhalb der Deckenkonstruktion an einer Stelle senkrecht nach unten geführt und an die teilgefüllte Grundleitung angeschlossen. Dabei werden planmäßig vollgefüllt betriebene Rohrleitungen zu Grunde gelegt, wodurch ein Unterdruck im Druckströmungssystem entsteht.

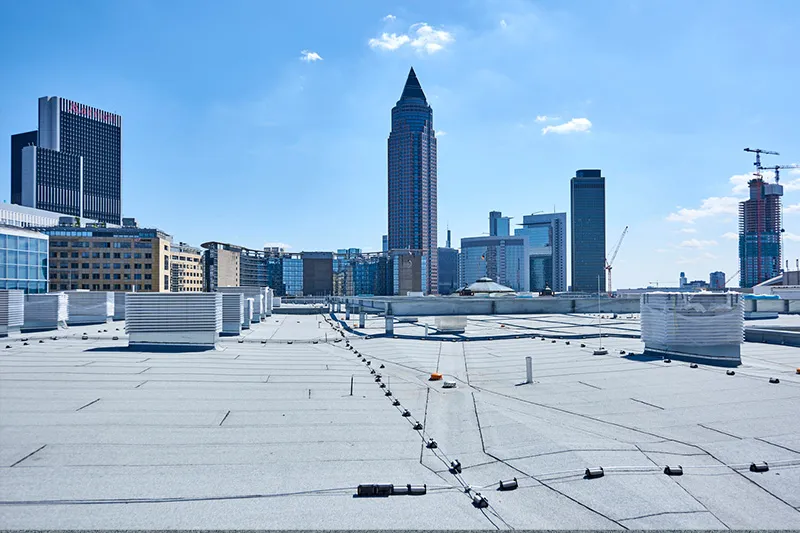

Das nebenstehende Bild zeigt eine Beispiel-Freispiegelentwässerung.

Gefälledächer werden einzeln berechnet

Gefälledächer führen dazu, dass die betrachtete Dachfläche durch die vorteilhafte geregelte Wasserführung zu den am Tiefpunkt angeordneten Dachabläufen in Teildachflächen unterteilt wird. Hieraus resultieren in aller Regel unterschiedliche zu entwässernde Einzugsflächen, weshalb jede einzelne Teildachfläche gesondert zu berechnen ist.

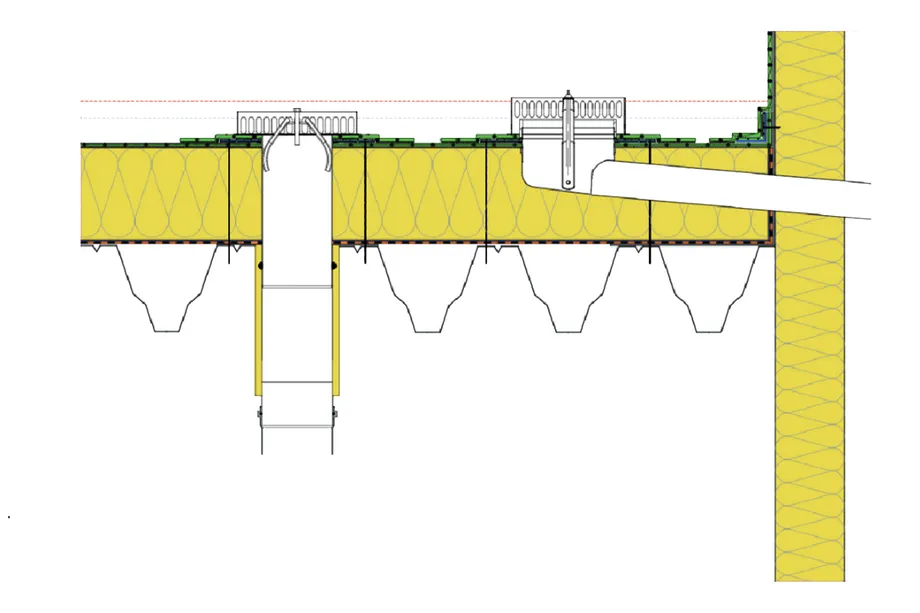

Eine Notentwässerung muss die Regenmenge ableiten können, die über die 5-Minuten-Regenspende hinausgeht. Bei Dächern in Massivbauweise, bei denen Niederschlagswasserrückhaltung planmäßig vorgesehen und statisch nachgewiesen ist, kann auf Notentwässerungen verzichtet werden. Dabei ist zu berücksichtigen, dass z.B. Einbauteile und Türschwellen nicht überflutet werden dürfen. Bei Gebäuden mit innen liegenden Rinnen und bei Dächern in Leichtbauweise müssen in jedem Fall Notentwässerungen installiert werden. Bei Gefälledächern muss jede Teildachfläche, die über einen Dachablauf (Gully) entwässert wird, einen zusätzlichen Ablauf haben. Bei Flachdächern ohne Gefälle sollen alle Dachabläufe an den Stellen der maximalen Durchbiegung montiert werden.

Für die Berechnung der notwendigen Notentwässerungssysteme wird folgende Formel genutzt:

QNot = (r5,100 – (r5,5 x C)) x (A/10.000)

Legende:

QNot = Mindestablaufleistung der Notentwässerung [l/s]

r5,100 = 5-Minuten-Regenspende, die einmal in 100 Jahren erwartet werden muss [l/s x ha]

r5,5 = 5-Minuten-Regenspende, die einmal in 5 Jahren erwartet werden muss [l/s x ha]

C = Abflussbeiwert (dimensionslos): Der Abflussbeiwert C kann in Abhängigkeit von der Oberflächenrauigkeit der Dachfläche der DIN 1986-100 entnommen werden.

A = Wirksame Dachfläche [m²]: Die wirksame Fläche A muss aus den Planunterlagen oder vor Ort ermittelt werden. Bei Flachdachflächen ist die Grundfläche des Gebäudes als wirksame Dachfläche A anzusetzen, wenn Windeinwirkungen nicht berücksichtigt werden müssen.

Für die Ausführung von Notentwässerungssystemen gibt es folgende Möglichkeiten:

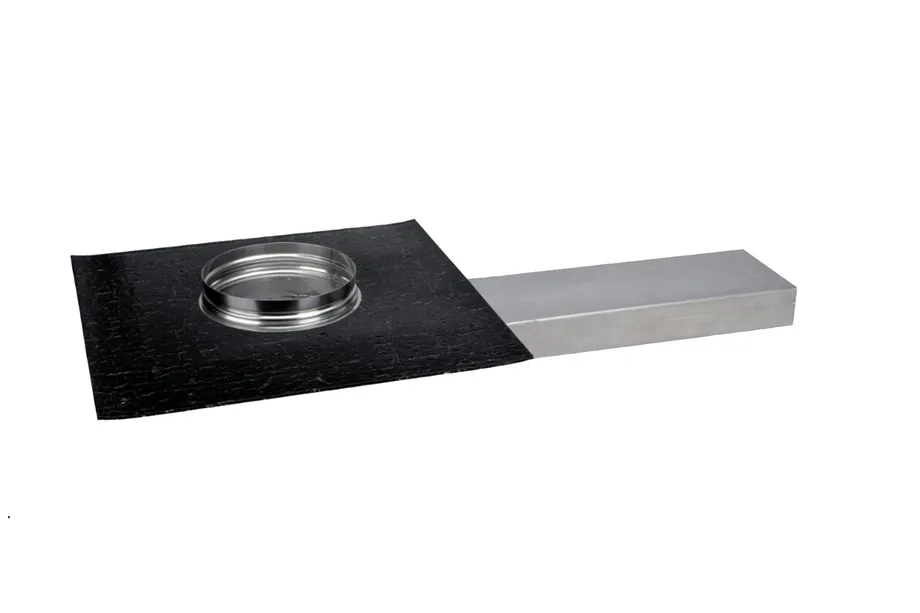

Die besten Ergebnisse hinsichtlich der Ablaufleistung lassen sich über Attika-Gullys mit Anstauring erzielen, die über einen Sammelbehälter verfügen. Die Montage eines Fallrohres an den Attika-Gully erhöht die Ablaufleistung deutlich.

Bei innen liegenden Kehlen kann die Notentwässerung über erhöhte Dachabläufe (Gullys), Dachabläufe (Gullys) mit Anstauring oder Attikaspeier hergestellt werden.

Bei außen liegenden Rinnen erfolgt die Notentwässerung in der Regel über die Vorderkante der Dachrinne.

Runde Speier haben geringere Ablaufleistungen als vergleichbare Dachabläufe (Gullys) mit gleichem Durchmesser. Aus diesem Grund ist die Anzahl der einzubauenden runden Wasserspeier deutlich höher.

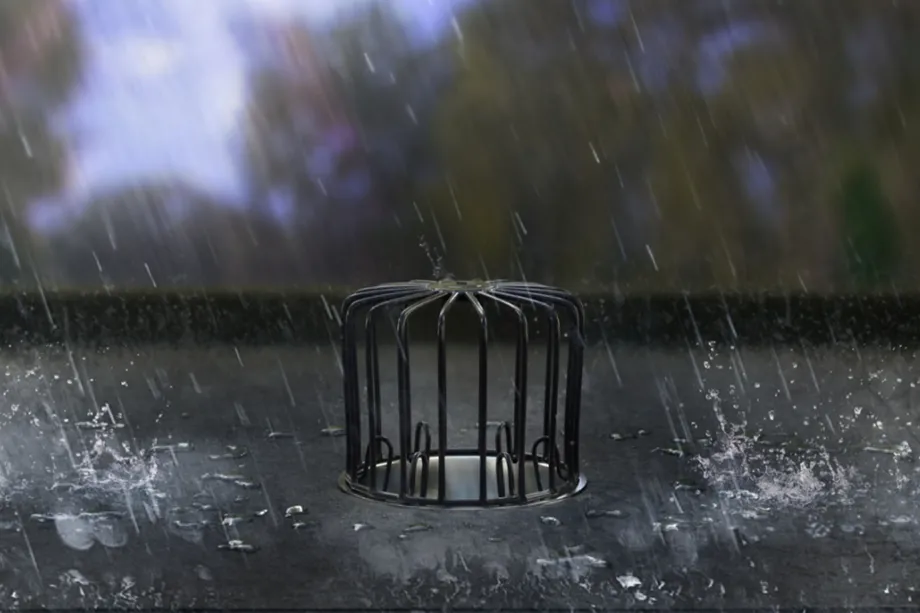

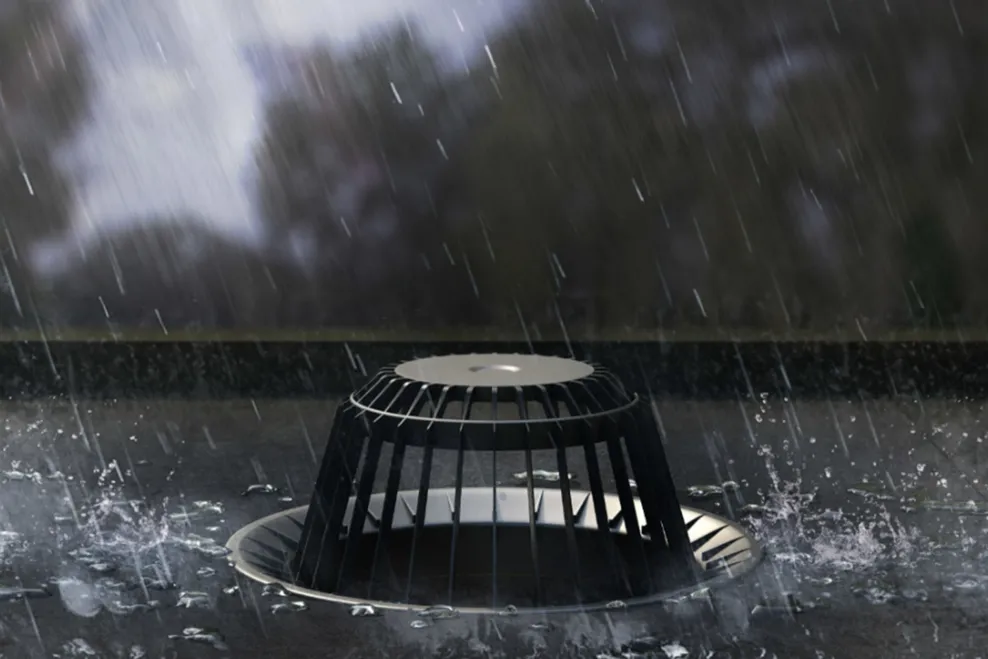

Das PerformaDrain Portfolio bietet alles für die professionelle Flachdachentwässerung. Die Materialauswahl der Performa Produkte vereint dabei die Wünsche nach Effizienz, Leistung und Lebensdauer miteinander. So sorgt beispielsweise die patentierte Einlaufgeometrie der Entwässerungselemente für eine besonders hohe Ablaufleistung.

Die wichtigsten Performa Vorteile auf einen Blick:

• Systemteile aus hochwertigen und UV-beständigen Kunststoffen

• Hohe Qualität dank permanenter interner und externer Kontrolle und Überwachung (TÜV Rheinland-geprüft) für dauerhaft hohe Funktionalität

• Zeitsparende Verarbeitung durch original Bahnenflansche ohne unterseitige Vlieskaschierung

• Flexible Verarbeitung durch BMI Bitumenmanschette Polar, PPO-Flansch und weiteren Anschlussmöglichkeiten

• Überdurchschnittliche Ablaufwerte

• Wartungsfreundliche, schlanke Einbaugeometrien mit einheitlichen Kernbohrmaßen

• 10-jährige Funktionsgarantie auf die wasserdichte Verbindung der Hauptentwässerungselemente und der werkseitig vorkonfektionierten Anschlussmanschette

Nur perfekt abgestimmte Komponenten sichern eine langlebige Funktionssicherheit des Dachaufbaus. Deswegen denken wir bei BMI im kompletten System. Ob Dachabläufe (Gullys), Attikaelemente oder Anschlussrohre - wir bieten nicht nur jedes Systemteil für die Entwässerung an, sondern setzen dabei auf korrosionsfreie und robuste Produkte.
