Windsogberechnungs-Programm

Nutzungsbedingungen

Mit unserem Online Tool für Windsogberechnung können Dachprofis schnell und problemlos nach DIN EN 1991-1-4 und den ZVDH-Regelungen ausrechnen wie viele und welche Sturmklammern für die Befestigung benötigt werden und wie sie am Dach angebracht werden sollten.

Die Serviceberechnungen werden mit Simulationsprogrammen durchgeführt. Die BMI Gruppe verwendet größtmögliche Sorgfalt darauf, die Richtigkeit und Vollständigkeit ihrer Programme sicherzustellen. Die Programme beruhen auf den Vorgaben der Hersteller-Verarbeitungsvorschriften, welche zusammen mit dem Regelwerk des Zentralverbandes des Deutschen Dachdeckerhandwerks und der zugehörigen Normen und Verordnungen wichtige Grundlagen für eine sachgemäße Planung und Ausführung im Normalfall sind. Dennoch können nicht alle denkbaren Fälle erfasst werden, in denen hiervon abweichende Maßnahmen erforderlich werden können. Das Programm stellt keine verbindlichen Erklärungen oder Empfehlungen der BMI Gruppe dar und entbindet nicht von der individuellen fachlichen Planung und Ausführung, die die Besonderheiten des Einzelfalls berücksichtigt. Durch die Benutzung des Programms kommt kein Vertrag, auch kein Auskunfts- oder Beratungsvertrag, zwischen dem Nutzer des Programms und der BMI Gruppe zustande. Eine Haftung für Schäden jeder Art sowie für sonstige Ansprüche, die durch die Verwendung von Ergebnissen oder von Daten oder Informationen aus diesem Programm verursacht werden schließen wir, soweit gesetzlich zulässig, aus. Der Haftungsausschluss gilt nicht für Schäden aus der Verletzung von Leben, Körper oder Gesundheit sowie für Schäden, die aus einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung der BMI Gruppe beruhen. Durch die Nutzung des Programms erkennen Sie den Haftungsausschluss an. Mit Übersendung Ihrer Daten stimmen Sie zu, dass die BMI Gruppe und Partner der BMI Gruppe die übermittelten Daten speichern und benutzen, um Ihnen Informationsmaterial und Angebote von sich und Partnerunternehmen zukommen zu lassen (per Post, Telefon, SMS, Email oder Fax). Dieses Einverständnis kann jederzeit schriftlich widerrufen werden.

Zum Windsogsicherungsprogramm

Das BRAAS Windsogberechnungs-Programm beruht auf den Vorgaben der „Hinweise zur Lastenermittlung und der Fachregel für Dachdeckungen mit Dachsteinen und Dachziegeln“ des Zentralverbandes des Deutschen Dachdeckerhandwerks, welche wichtige Grundlagen für eine sachgemäße Planung und Ausführung im Normalfall sind. Sollte aufgrund besonderer Umstände ein Sondernachweis nötig sein, so kann keine Berechnung  mit dem  Windsogberechnungs-Programm erfolgen. Eine individuelle Unterstützung durch BRAAS ist möglich.

Technische Beratung

Technische Beratung

Haben Sie weitere Fragen oder benötigen Unterstützung? Unsere Technische Anwendungsberatung steht Ihnen mit ihrer ganzen Expertise zur Seite. Unsere Berater helfen Ihnen sehr gerne bei allen Fragen rund um die Windsogberechnung weiter. Kontaktieren Sie uns:

Telefon:  06104 800 3000
Fax06104 800 3030
E-Mailawt.beratung.de@bmigroup.com

Fachhändler und Profis bei BMI.

Besondere Fälle: Sondernachweis für Windsogsicherung

Besondere Fälle: Sondernachweis für Windsogsicherung

Unter bestimmten Voraussetzungen ist die Berechnung eines Sondernachweises erforderlich. Unser Windsogberechnungs-Service kann Ihnen diese Arbeit bei folgenden Anwendungsfällen abnehmen:

  • Gebäude mit Gebäudehöhen > 25 m

  • Gebäudestandort auf den Inseln der Nordsee

  • Geschlossene Gebäude ohne Deckunterlage

  • Offene Gebäude oder Gebäude mit durchlässigen Außenbauteilen, mit Unterspannung oder ohne Deckunterlage

  • Exponierte Lage an isolierten Hügeln oder Geländestufen

  • Dachsicherungsprogramme Flughafen Frankfurt am Main und Flughafen Friedrichshafen

Das ausgefüllte Formular schicken Sie bitte an unsere Technische Beratung per Fax (06104 800 3030) oder als E-Mail (awt.beratung.de@bmigroup.com).

Windsog

Windsogsicherung – Fragen und Antworten

Die Sturmklammern werden laut der ZVDH-Fachinformation „Windlasten auf Dächern mit Dachziegel- und Dachsteindeckungen“ in die Klassen K-I, K-II, K-III oder B-I (für Biberschwanzziegel) eingeteilt. Diese Aufteilung ist aber nur notwendig, wenn die benötigte Windsogsicherung anhand der Tabellen in der ZVDH-Fachinformation ermittelt wird.

Mit dem BRAAS Tool zur Windsogberechnung können Sie kostenlos die erforderliche Verklammerung der BRAAS Dachpfannen schnell und unkompliziert ermitteln. Da das Programm zur Windsogberechnung die spezifischen Materialkenndaten der BRAAS Produkte nutzt, ist das Ergebnis noch präzisier als mit der vereinfachten ZVDH-Tabellenermittlung.

WICHTIG:
Wenn Sie die benötigte Windsogsicherung mit dem BRAAS Tool zur Windsogberechnung ermitteln, können Sie die Berechnung und das Verlegeschema nicht auf eine andere Sturmklammer übertragen. Es könnte in diesem Fall passieren, dass durch eine geringere Leistung der Sturmklammer, eine höhere Verklammerung nötig sein würde. Eine Verklammerung mit dem „übertragenen“ Verlegeschema wäre dann nicht regelgerecht.

Aufgeständerte Solaranlagen sind als eine besondere Art der Durchdringung zu sehen. Die Berücksichtigung der besonderen konstruktiven Ausbildung (Wind weht zwischen Dachdeckung und Solarmodulen durch) erfordert eine besondere Betrachtung.

Es empfiehlt sich mindestens die Dachfläche unterhalb der Solarfläche wie die übrigen Flächen, je nach Lage der Solaranlage, als Innenbereich oder Randbereiche mit Sturmklammern zu befestigen. Um die Solaranlage ist ein Bereich analog einer Durchdringung anzuordnen und zu verklammern.

Dies sollte auch für aufgeständerte Anlagen, die weniger als 0,35 m über die Dachfläche aufbauen, gelten.

Das Zeltdach ist im Prinzip ein Walmdach ohne First. Damit besteht das Dach aus vier oder mehr Walmen.

Die Befestigung mit Sturmklammern erfolgt analog der Walm-Verklammerung eines „normalen“ Walmdaches, also analog des Ortgangbereiches.

Erfolgt der Ausbau nicht zeitnah im Rahmen der allgemeinen Bautätigkeit, ist für die Windsogsicherung der „Ist-Zustand“ maßgebend.

Wird also z.B. eine Unterdeckbahn eingebaut, die aber erst später mit Dämmung hinterlegt werden soll, ist für die Berechnung der Sturmsicherung der Dachdeckung eine „Unterspannbahn“ anzunehmen.

Die Nachrüstung eines Schneefanges im Traufbereich, der in der Regel besonders zu befestigen ist, wird sehr aufwändig und kommt fast einer „Neudeckung“ des betroffenen Bereiches gleich.

Daher sollte schon bei der Planung gleich eine Schneefangkonstruktion mit vorgesehen werden.

Eine Unterspannbahn die im Bereich von Dachüberständen wie an Traufe, Pult oder Ortgang unterseitig mit einer Sichtschalung bekleidet wird, kann in diesen Bereichen als „geschlossene Deckunterlage“ betrachtet werden.

Sofern aus konstruktiven Gegebenheiten eine Windsogsicherung der ersten Pfannenreihe mit Sturmklammern an der Traufe nicht machbar ist, beginnt die Verklammerung des Traufbereichs erst ab der 2. Pfannenreihe.

Das Gebäude absorbiert den Windsog

Das Gebäude absorbiert den Windsog

Um das Abheben der Dachdeckung und -abdichtung zu verhindern, muss nach den bauaufsichtlichen Vorschriften der Länder ein Standsicherheitsnachweis geführt werden. Die Windlasten werden dabei auf der Grundlage der DIN EN 1991-1-4 nach den Richtlinien des Deutschen Dachdeckerhandwerks ermittelt. Die auf das Dach einwirkenden Windkräfte sollen dabei bestmöglich in die Konstruktion abgeleitet werden. Dafür müssen alle betreffenden Dachschichten fachgerecht gesichert und Sturmklammern eingesetzt werden.

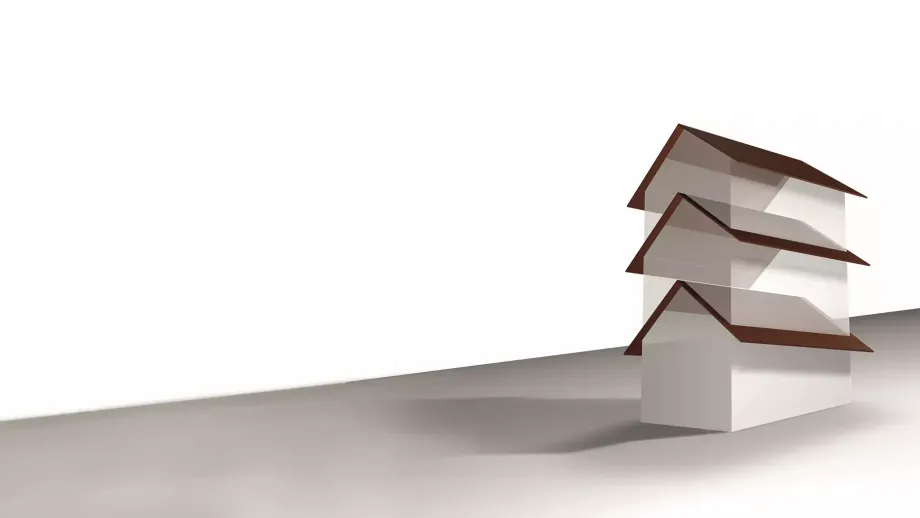

Grafik: Dachhöhen.

Sturmklammern schützen das Dach vor starken Winden

Sturmklammern schützen das Dach vor starken Winden

Nachdem die Windbelastung mithilfe der DIN EN 1991-1-4 ermittelt wurde, kann die Dimensionierung der Lagesicherung bestimmt werden. Die Sicherung von Steildächern wird über eine Sturmverklammerung ausgeführt. Wie viele Sturmklammern Sie pro m² benötigen, hängt vom Aufbau des Daches ab. Die Einflussfaktoren wie Windzone, Dachneigung und Dachform werden dafür betrachtet. Mit unserem Windsogberechnungs-Programm können Sie jedoch ganz einfach selbst die nötige Anzahl der Sturmklammern berechnen.

Sturmsicherung auf dem Dach

Sturmsicher mit BRAAS

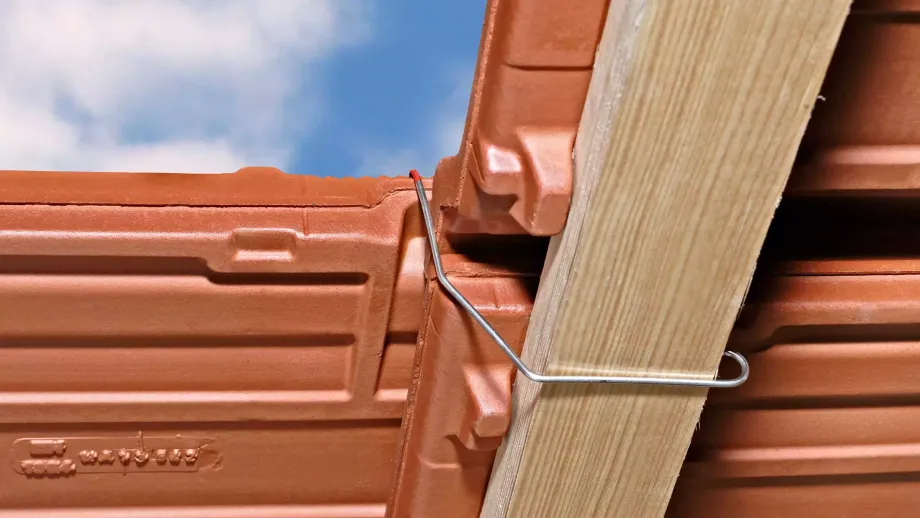

Braas Clip: Rubin-15 Verlegung

Die BRAAS Clips

Mit unseren Sturmklammern können Sie sich auf langanhaltende Qualität verlassen. Wir bieten für alle unsere Dachpfannen die passenden Klammern, die schnell verlegbar sind sowie allen Normen entsprechen.

Stellen Sie ganz einfach und bequem eine optimale Sturmsicherung mit den BRAAS Clips her. Ohne Werkzeuge oder langwieriges Vormontieren, klicken Sie die Sturmklammer ganz einfach zwischen Dachpfanne und Holzlattung. Die Sturmklammern sind perfekt auf  die BRAAS Dachpfannen abgestimmt. Das erleichtert die Verarbeitung und sichert das Dach bestmöglich gegen Windsog.

Schutz in nur drei Schritten

Zur Sturmsicherung mit unserer YouTube-Anleitung

Die Montage ohne Werkzeug und mit einer Hand sorgt für eine schnelle und einfache Befestigung. In unserem YouTube-Video erfahren Sie wie Sie den BRAAS Clip richtig nutzen.

Schutz in nur drei Schritten

Technische Beratung

Technische Beratung

Haben Sie weitere Fragen oder benötigen Unterstützung? Unsere Technische Anwendungsberatung steht Ihnen mit ihrer ganzen Expertise zur Seite. Unsere Berater helfen Ihnen sehr gerne bei allen Fragen rund um die Windsogberechnung weiter. Kontaktieren Sie uns:

Telefon:  06104 800 3000
Fax06104 800 3030
E-Mailawt.beratung.de@bmigroup.com

Fachhändler und Profis bei BMI.

Die Vorteile auf einen Blick:

Besonders verlegefreundlich: Schnelle und einfache Montage mit nur einem Handgriff

  • Jeder Clip ist mit einem Farbcode versehen: So kann die richtige Sturmklammer ganz einfach dem jeweiligen Dachpfannen-Modell zugeordnet werden

  • Alle Clips sind optimal auf die Geometrie der BRAAS Dachsteine und Dachziegel abgestimmt, um bestmögliche Ergebnisse bei der Sturmsicherung zu erreichen

  • Stabiler, praxisgerechter Karton für den Einsatz auf dem Dach

  • Unkompliziertes, einfaches und schnelles Entnehmen der BRAAS Clips aus der Verpackung dank Bündelung der Sturmklammern
