Atención Instalador: 5 pasos para calcular correctamente el paso entre rastreles

Si eres instalador ya estarás de sobra acostumbrado a términos como al que dedicamos nuestra entrada de hoy: Los rastreles. Si eres otro de los profesionales que lees nuestro blog te lo resumimos.

Los rastreles son elementos utilizados en la construcción de cubiertas inclinadas para proporcionar soporte y espacio para la instalación de las tejas u otros materiales de cubierta. Son elementos que se fijan a la estructura de la cubierta y crean una superficie sobre la cual se colocan las tejas. Además se instalan con fijaciones mecánicas como todos nuestros Sistemas BMI ejecutados en seco, fomentando la microventilación bajo teja y permitiendo que el agua fluya correctamente por el tejado. Evitando así cualquier posible acumulación de agua que pueda producir filtraciones al interior del edificio y generar humedades, goteras o aparición de moho.

Pueden ser metálicos o de madera siempre con tratamientos que aseguren su durabilidad. Deben ser perfectamente lineales y de dimensiones constantes en altura y anchura, para permitir el apoyo uniforme. De su correcta ejecución y dimensionado dependerá el resultado final de ejecución de la cubierta.

¿Cómo calcular el paso entre rastreles?

¿Cómo calcular el paso entre rastreles?

Si cuentas con un sistema como el TECTUM® - PRO no habrá que realizar este cálculo, ya que nuestro aislamiento Clima Pro, está prediseñado para insertar los rastreles sobre los que se fijarán las tejas posteriormente.

En caso contrario, tendrás que seguir dichas recomendaciones:

Los rastreles han de colocarse con el siguiente procedimiento para obtener los pasos frontales y laterales de las tejas cerámicas con encaje y de este modo poder replantear el faldón de la cubierta de un manera más sencilla. Así lo señala la normativa UNE 136020:2004 que explica el procedimiento de un modo parecido, pero a la hora de calcular el paso frontal, establece un criterio que puede dar lugar a error al contar con 12 tejas en una única fila, en lugar de 22 (11 + 11).

Para calcular el paso de montaje longitudinal, es necesario utilizar 22 tejas en 2 filas de 11 tejas cada una, preferiblemente de distintos palets.

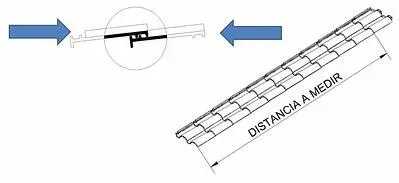

1. Se colocan las 22 tejas en su posición natural. Se juntan las tejas lo máximo posible que permita el sistema.

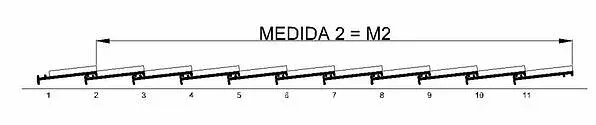

2. Se mide la distancia entre los tacones como se indica en la imagen inferior (desde el tacón de la 1ªteja hasta el tacón de la teja 11ª).

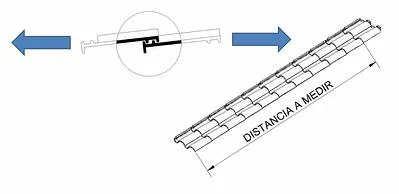

3. Se colocan las 22 tejas en su posición natural encajándolas entre sí, pero separadas lo máximo posible que permita el sistema.



4. Se mide la distancia entre los tacones como se indica en la imagen inferior (desde el tacón de la 1ªteja hasta el tacón de la teja 11ª).

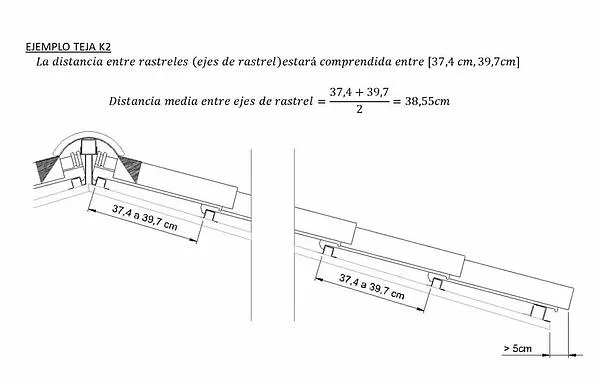

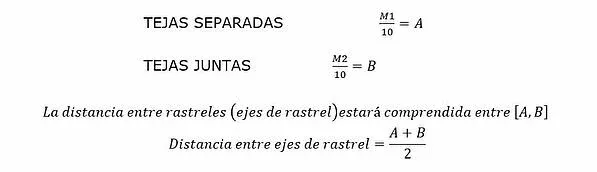

5. Una vez tomadas las medidas tendremos:



Si tienes alguna duda sobre cómo calcular correctamente el paso entre rastreles no dudes en ponerte en contacto con nosotros. Desde nuestro departamento BMI Expert, contamos con los mejores expertos para aconsejarte y dar soporte a cualquier tipo de duda, proporcionarte la mejor solución constructiva para tu proyecto, y hacer un seguimiento exhaustivo de la ejecución de la obra.

Para más información sobre documentación técnica de nuestros sistemas, cursos gratuitos de formación en nuestra BMI Academy y consultas sobre nuestro portfolio de componentes, no dudes en visitar nuestra página web.
