Tour Trinity : sky is the limit

Le procédé Wateroof au profit d’une gestion de l’eau globale

Problématique

56 000 m² de bureaux, 4 000 m² de services, 1 500 m² d’espaces extérieurs et près 4 500 salariés : les chiffres de la nouvelle tour Trinity (située dans le quartier d’affaires parisien de la Défense) donnent une idée de l’ampleur de ce chantier particulièrement ambitieux. Sa hauteur (150 m), sa construction directement sur un pont et son grand nombre de terrasses accessibles ont nécessité le recours à des solutions techniques et précises, relevant à la fois des travaux publics et du bâtiment. Outre ses dimensions imposantes, c’était donc là le principal défi du chantier : adapter les procédés aux référentiels propres à chaque partie et à chaque utilisation (le pont, les dalles d’accès à la tour et les contre-allées relevaient par exemple des référentiels TP, contrairement aux terrasses accessibles ou aux balcons, qui relevaient du bâtiment).

Solution

Pour répondre à ce cahier des charges exigeant, nous avons proposé une multitude de solutions performantes et parfaitement adaptées à chacune des parties du projet.

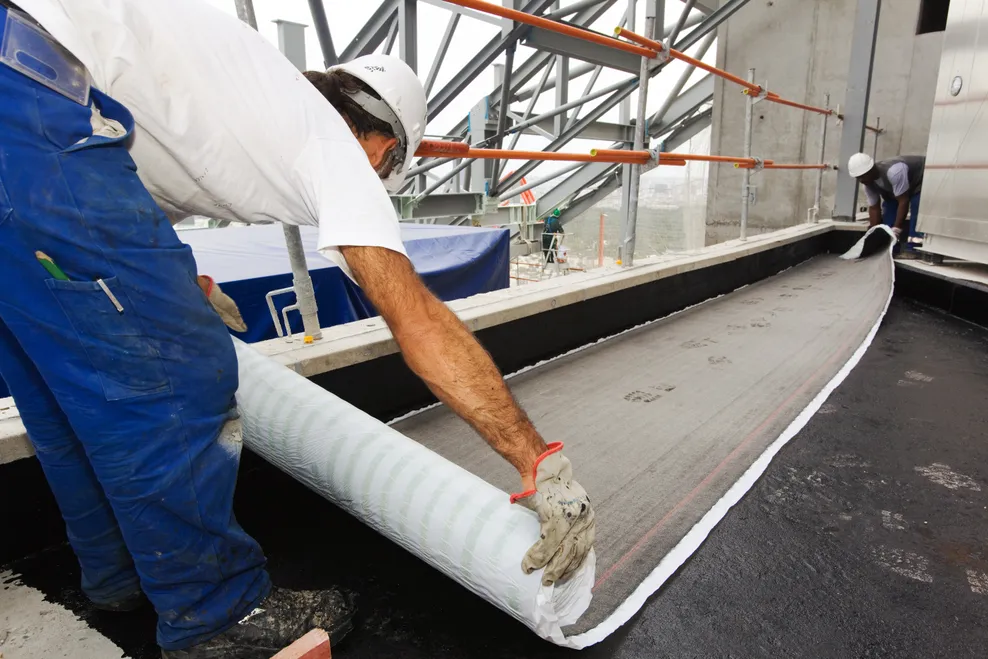

Au niveau du rez-de-chaussée de la dalle de la coupole (où se trouvent des commerces), sur les terrasses accessibles piétonnes situées à l’angle sud-ouest de la tour et sur le rez-de-dalle CNIT et la toiture RIE, nous avons proposé la mise en œuvre d’une étanchéité bicouche bitumineuse posée en indépendance (un complexe composé des feuilles Preflex et Graviflex), sur environ 2000 m². Les terrasses circulables ont été ensuite revêtues de dalles sur plots ou de platelage bois, en fonction de leur emplacement.
Sur le niveau « mezzanine » du lobby (où se trouvent aussi des commerces) nous avons proposé l’utilisation d’un complexe Paradiene S R4 + Paradiene BDS sur environ 1700 m².
Le pont, les dalles d’accès à la tour et les contre-allées ont pour leur part été recouverts d’un système mixte feuille bitumineuse + d’asphalte spécifique renforcé (Basaphalte). Une solution résistante qui a ensuite pu être recouverte d’une dalle de béton protectrice de 10 cm d’épaisseur (elle-même habillée de dalle de granit ou d’aménagements paysagers).
Sur la partie voirie de la contre-allée CNIT, nous avons proposé que soit utilisé un complexe composé de Paraforix et d’asphalte (voirie) sur environ 1500 m².
Enfin, sur la partie ouvrage d’art (pont), nous avons proposé la mise en place d’un complexe composé de la feuille Basaphalte, associée asphalte coulé sur environ 2000 m².

Le chantier

• Maître d’ouvrage : SCI Trinity la Défense

• Maître d’œuvre : Crochon Brullmann+Associés

• Entreprise générale : Vinci

• Entreprise d’étanchéité : SNA

• Surface : 7 500 m² sur la tour et 3 400 m² d’ouvrages d’art

• Dates du chantier : 2016 à 2020

• Produits utilisés : complexe Preflex + Graviflex ; complexe Paradiene S R4 + Paradiene BDS ; complexe Paraforix + asphalte ; complexe Basaphalte + asphalte
