Mise en œuvre kit de traversée d'écran universel

Mise en œuvre kit de traversée d'écran universel

MISE EN OEUVRE

space

1.

1.

Repérer sur l’écran de sous toiture l’emplacement de la sortie de ventilation.

Mise en œuvre kit de traversée d'écran universel-1

2.

2.

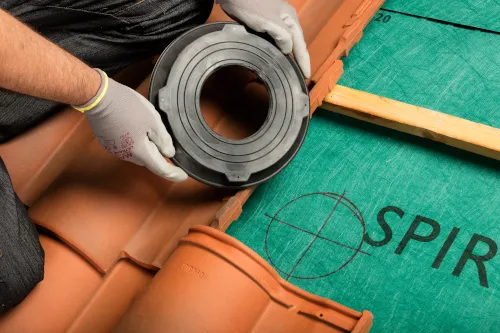

Retirer le joint caoutchouc multi-diamètre du kit de traversée d’écran universel.

Mise en œuvre kit de traversée d'écran universel-2

3.

3.

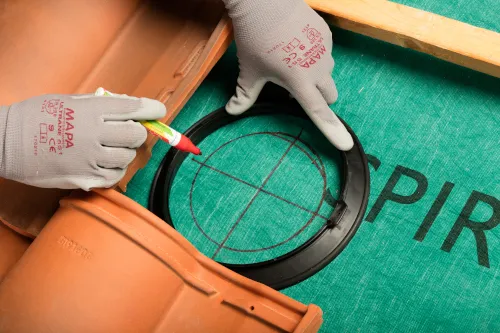

Tracer le diamètre intérieur de la base du kit de traversée d’écran en le centrant sur la marque de la sortie de ventilation.

Mise en œuvre kit de traversée d'écran universel-3

4.

4.

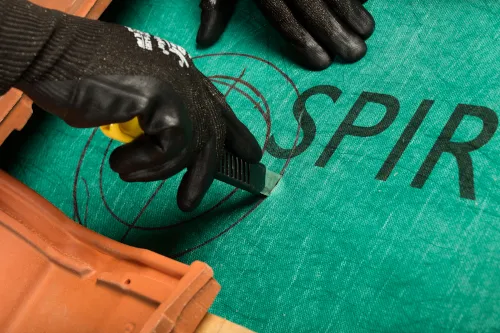

Découper l’écran de sous-toiture au diamètre souhaité.

Mise en œuvre kit de traversée d'écran universel-4

5.

5.

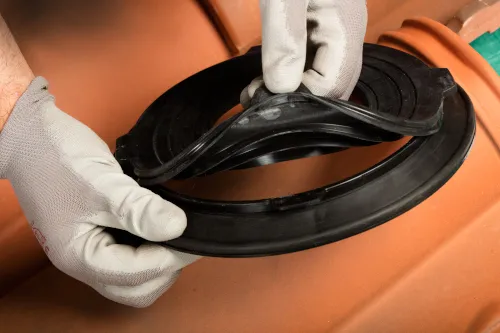

Après avoir remis en place le joint multi- diamètre, relever la lèvre d’étanchéité du kit de traversée d’écran universel.

Mise en œuvre kit de traversée d'écran universel-5

6.

6.

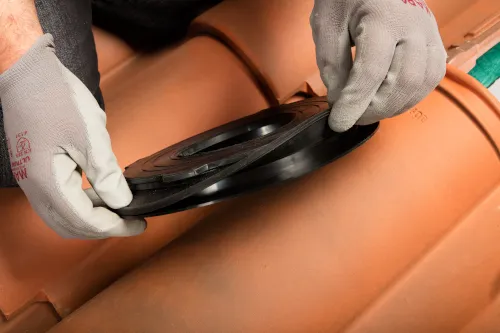

Le kit de traversée d’écran universel dispose d’une entrée permettant de le visser sur l’écran de sous toiture (sens horaire).

Mise en œuvre kit de traversée d'écran universel-6

7.

7.

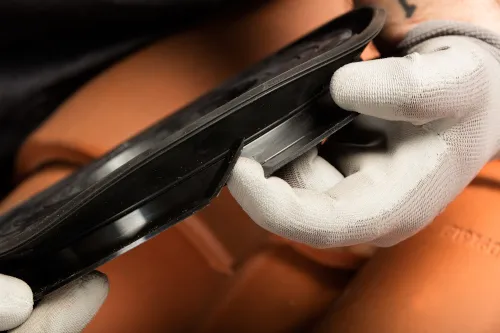

Une fois le kit de traversée d’écran universel vissé, rabattre la lèvre d’étanchéité et découper le joint caoutchouc au diamètre nécessaire.

Mise en œuvre kit de traversée d'écran universel-7

8.

8.

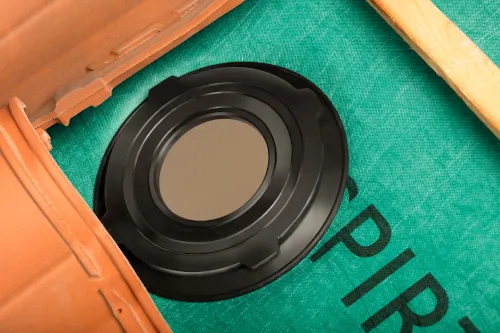

Insérer la sortie de ventilation dans le kit de traversée d’écran universel.

Mise en œuvre kit de traversée d'écran universel-8
