Pose des tuiles et des rives

Pose des tuiles et des rives

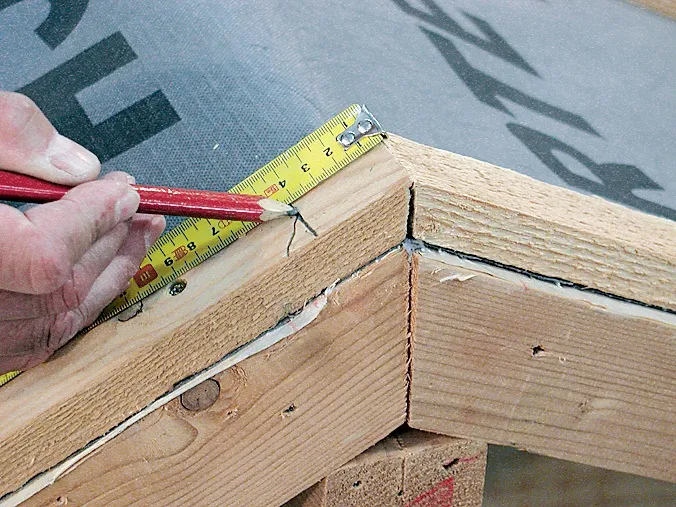

1. POSITIONNEMENT DU LITEAU DE FAITAGE

1. POSITIONNEMENT DU LITEAU DE FAITAGE

  • Tracer la position du liteau de faîtage en respectant la distance au faîtage précisée sur la documentation de la tuile.

POSITIONNEMENT DU LITEAU DE FAITAGE

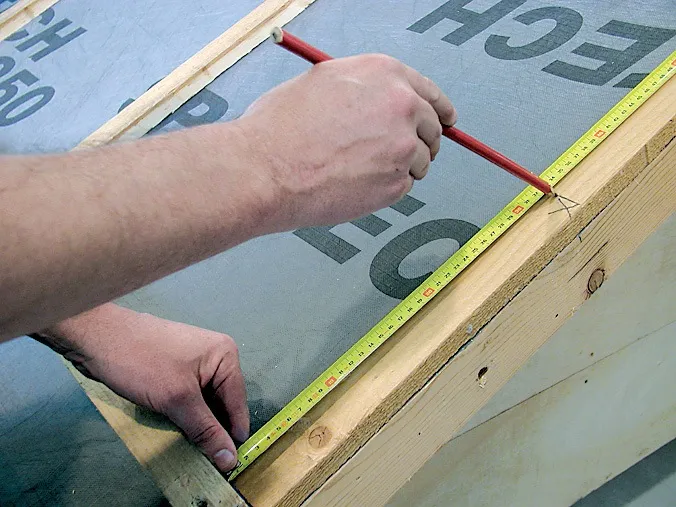

2. TRAÇAGE DE LA POSITION DES LITEAUX

2. TRAÇAGE DE LA POSITION DES LITEAUX

  • En fonction du calepinage réalisé, tracer avec précision la position des liteaux correspondant au pureau des tuiles.

TRAÇAGE DE LA POSITION DES LITEAUX

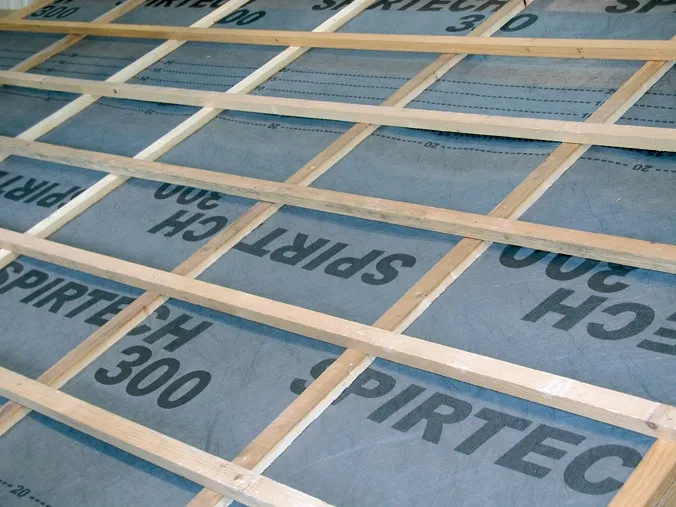

  • Positionner et fixer les liteaux sur l’ensemble du versant. La section des liteaux dépend des surcharges climatiques et de l’entraxe des supports (cf. tableaux DTU )

LITONNAGE DU PLAIN CARRÉ

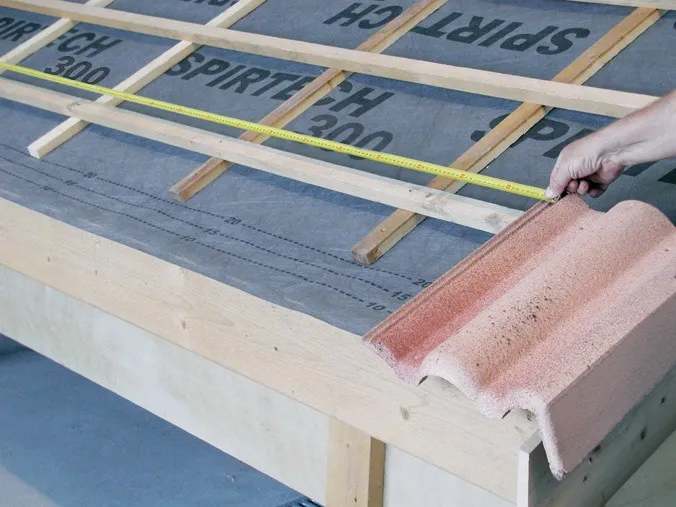

4. POSITIONNEMENT DES TUILES DE RIVES

4. POSITIONNEMENT DES TUILES DE RIVES

  • Positionner les tuiles de rives et calculer la répartition latérale des tuiles. Le débord des rives autorise un ajustement facile.

POSITIONNEMENT DES TUILES DE RIVES

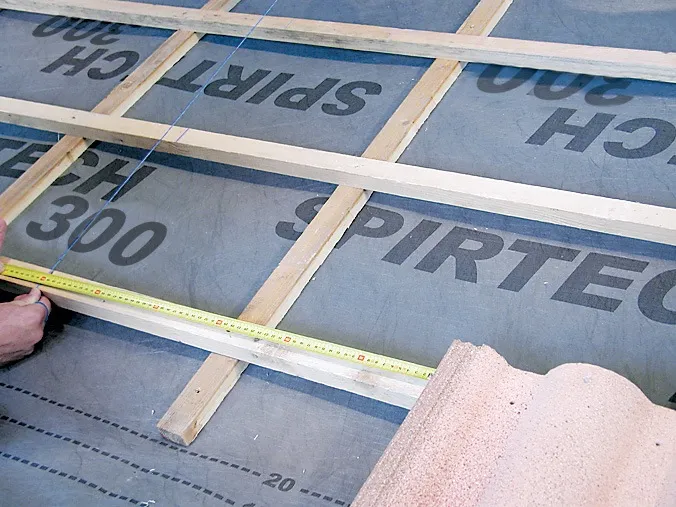

5. RÉPARTITION LATÉRALE, VÉRIFICATION ET LIGNAGE

5. RÉPARTITION LATÉRALE, VÉRIFICATION ET LIGNAGE

  • La réalisation d’un lignage (toutes les 3 ou 5 tuiles) fournira un repère d’alignement efficace lors de la pose des tuiles.

  • Le lignage est réalisé après avoir tracé un trait carré afin de respecter une pose parallèle à la ligne de pente.

RÉPARTITION LATÉRALE, VÉRIFICATION ET LIGNAGE

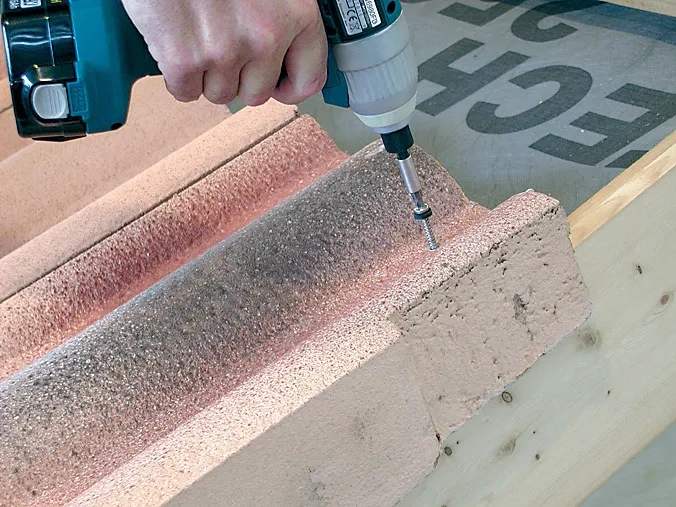

6. POSE DES RIVES ET FIXATIONS

6. POSE DES RIVES ET FIXATIONS

  • Toutes les tuiles de rives doivent être fixées. Ceci peut être réalisé par vissage ou éventuellement par clouage.

POSE DES RIVES ET FIXATIONS

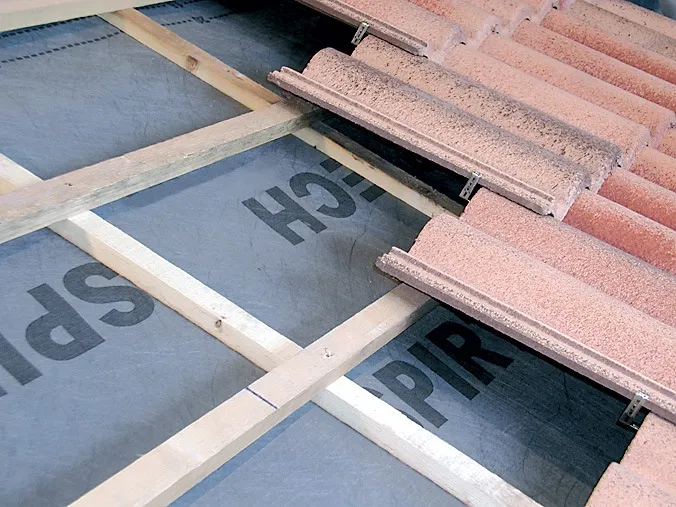

7. POSE DES TUILES

7. POSE DES TUILES

  • Poser les tuiles par rangs successifs, latéralement et/ou en diagonale.

POSE DES TUILES

8. FIXATION DES TUILES EN PLAIN CARRÉ

8. FIXATION DES TUILES EN PLAIN CARRÉ

  • En fonction des impositions des DTU (zone, situation, …), fixer les tuiles en plain carré. La pose des tuiles en diagonale facilite la mise en œuvre du crochet EUROPANNETON®.

FIXATION DES TUILES EN PLAIN CARRÉ

Pour aller plus loin

Conseil du pro

Vérification du pureau des tuiles a emboitement terre cuite

  • Le pureau moyen doit être calculé sur chantier, avant litonnage, suivant une méthode décrite dans les DTU.

  • Le pureau moyen est déterminé à partir de 2 x 12 tuiles prises au hasard dans la livraison.

  • Sa valeur est égale à la moyenne des longueurs “pureau tiré” et “pureau serré” prises sur 10 tuiles.
